STM32开发板
Linux下使用命令行开发
搭建开发环境
在Linux上完成编译后，通过Windows访问Linux主机上的文件，完成系统镜像文件的烧录调测与运行。所以开发环境包括Linux下的编译环境，以及Windows下的烧录调测工具和USB转串口驱动。
- 在Linux下搭建编译环境。
参考[搭建Linux编译环境](./LiteOS_Build_and_IDE.md#4-1)。
- 在Linux下搭建samba服务，实现Windows下对Linux主机上的文件的访问。
1. 安装samba。
```
sudo apt-get install samba
```
2. 修改samba的配置文件。
执行以下命令打开samba的配置文件：
```
sudo vi /etc/samba/smb.conf
```
在文件末尾添加以下内容，其中username需要修改为登录Linux主机的用户名，path为Windows下可以直接访问的Linux主机上的共享目录，请根据实际情况设置。
```
[username]
path = /home/username
browseable = yes
available = yes
public = yes
writable = yes
valid users = username
create mask = 0777
security = share
guest ok = yes
directory mask = 0777
```
3. 重启samba服务。
```
sudo service smbd restart
```
4. 设置samba账户密码。
执行以下命令设置samba账户密码，按提示输入密码，其中username为登录Linux主机的用户名。
```
sudo smbpasswd -a username
```
5. 设置共享目录权限。
执行以下命令将第2步中配置的共享目录设置为对任何用户都可读可写可访问，/home/username请修改为第2步中配置的目录。
```
sudo chmod 777 /home/username
```
6. 通过Windows访问Linux主机上的共享目录。
在Windows资源管理器路径中输入\\\\Linux主机IP，即可访问Linux共享目录。
- 烧录工具为JLink仿真器。
在Windows主机中，从JLink官网下载JLink仿真器。双击下载的JLink应用程序，直接使用默认配置进行安装即可。
- 安装USB转串口驱动。

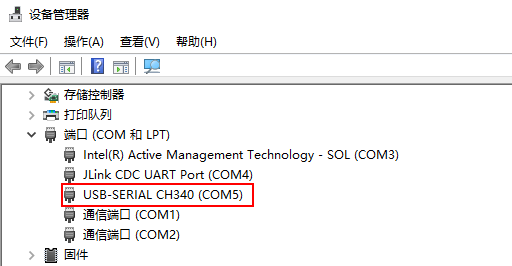

以CH340驱动为例，在Windows主机中，从官网下载转串口Windows驱动程序。双击下载的驱动程序，直接使用默认配置进行安装即可。完成驱动安装后，使用USB线连接开发板的USB转串口到Windows主机，可以在Windows设备管理器中查看端口号，如下图所示。
编译
搭建完开发环境后，即可按以下步骤完成编译。
1. 下载Huawei LiteOS代码。
请下载完整的Huawei LiteOS代码，代码仓在gitee上，请选择master分支进行下载：LiteOS代码仓。
2. 拷贝开发板配置文件为根目录.config文件。
根据实际使用的开发板，拷贝tools/build/config/目录下的默认配置文件$\{platform\}.config到根目录，并重命名为.config。
3. 配置想要执行的Demo。
在Huawei\_LiteOS根目录下执行**make menuconfig**命令，打开menuconfig的图形化配置界面，使能想要执行的Demo。下面以使能“Kernel Task Demo”为例，介绍如何配置Demo。其他Demo的使能方法，详见Huawei LiteOS源码根目录下demos目录中各个子目录中的README\_CN.md。
进入菜单项“**Demos → Kernel Demo**”，通过空格键选择使能“**Enable Kernel Demo**”（使能后菜单项前面的括号里会有一个星号，即\[ \* \]），进入子菜单“**Kernel Demo Entry**”，选择“**DemoEntry**”（该配置项可以单独执行某个或某几个内核Demo，另一个配置项InspectEntry表示执行所有内核Demo）后，在其子菜单中选择“**Run Kernel Task Demo**”，如下图所示。
配置完成后，输入字母“S”保存配置项，其默认会保存到根目录下的.config文件中，回车即可完成保存。最后输入字母“Q”退出menuconfig配置。
4. 清理工程。
在编译前，先在Huawei\_LiteOS根目录下执行**make clean**命令删除以前编译出的二进制文件。
5. 编译工程。
在Huawei\_LiteOS根目录下执行**make**命令即可完成工程编译，编译结果会在屏幕上输出。
编译出的文件保存在out目录中，以Cloud\_STM32F429IGTx\_FIRE为例，生成的系统镜像文件、反汇编等文件在out/Cloud\_STM32F429IGTx\_FIRE目录中，库文件在out/Cloud\_STM32F429IGTx\_FIRE/lib目录中，中间文件在out/Cloud\_STM32F429IGTx\_FIRE/obj目录中。因在步骤 3 中使能了“Kernel Task Demo”，所以在保存库文件的lib目录中会有相应的库文件libkernel\_demo.a。
烧录
1. 将JLink仿真器的两端分别连接到开发板和Windows主机上。
2. 使用USB线连接开发板的USB转串口到Windows主机上。
3. 运行JFlashLite.exe。

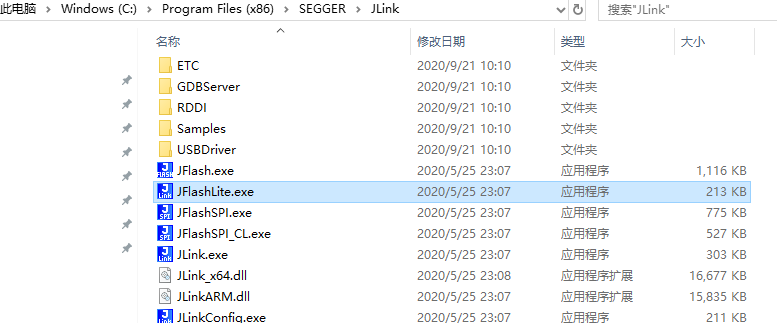

双击JLink安装目录中的JFlashLite.exe，如下图所示。
4. 设置开发板信息。

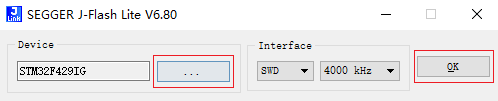

点击下图红框中的“...”按钮，选择对应的设备，图中以STM32F429为例，将设备设置为STM32F429IG。最后点击右边的“OK”按钮完成设置。
5. 选择要烧录的镜像文件。
点击下图箭头所指的“...”按钮。

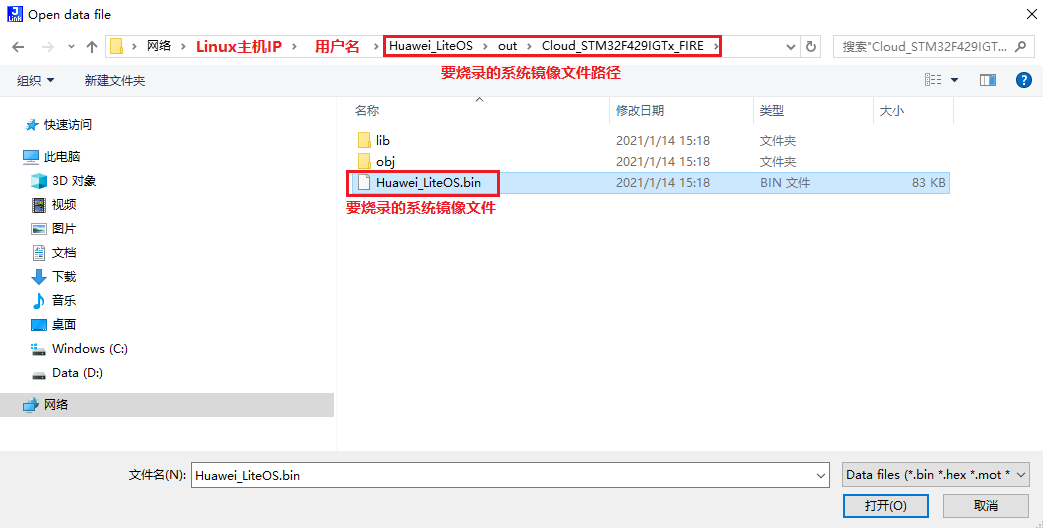

在弹出的窗口中选择要烧录的文件，这里可以通过搭建好的samba服务，访问Linux下编译好的二进制文件，在文件路径栏中输入“\\\\IP”即可访问Linux主机的文件，这里需要将IP替换为实际的Linux主机IP。
6. 执行烧录。

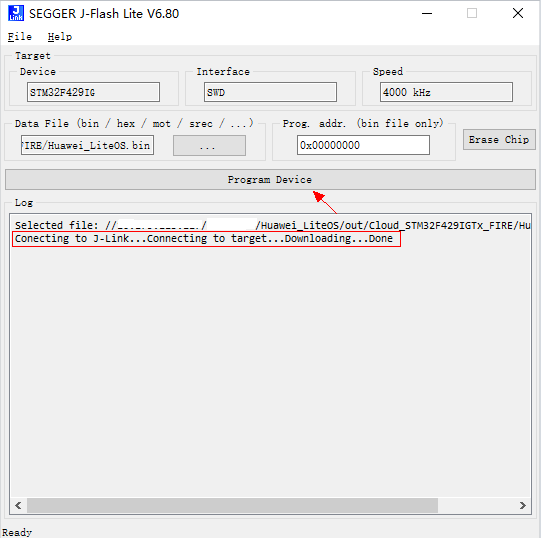

点击下图箭头所指的“Program Device”按钮进行烧录。烧录成功后，会在Log框中提示“...Downloading...Done”，如下图所示。
运行
1. 打开任意一款串口工具，将端口号设置为[安装USB转串口驱动](#搭建开发环境)中查询到的端口号，波特率等其他设置可以直接使用如下所示的默认值。
2. 复位开发板，运行Huawei LiteOS。

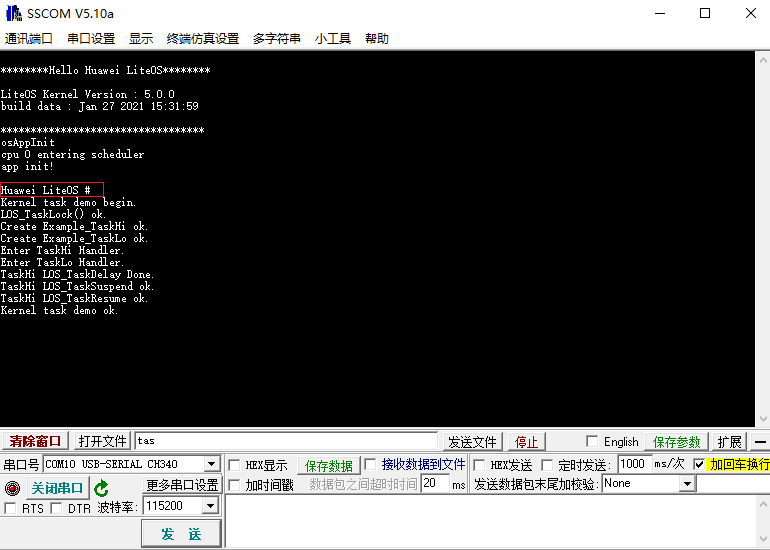

按下开发板的复位RESET按钮，可以看到串口输出了Huawei LiteOS启动后运行“Kernel Task Demo”的打印信息，其中“Huawei LiteOS \#”是Shell交互界面的提示符，如下图所示：

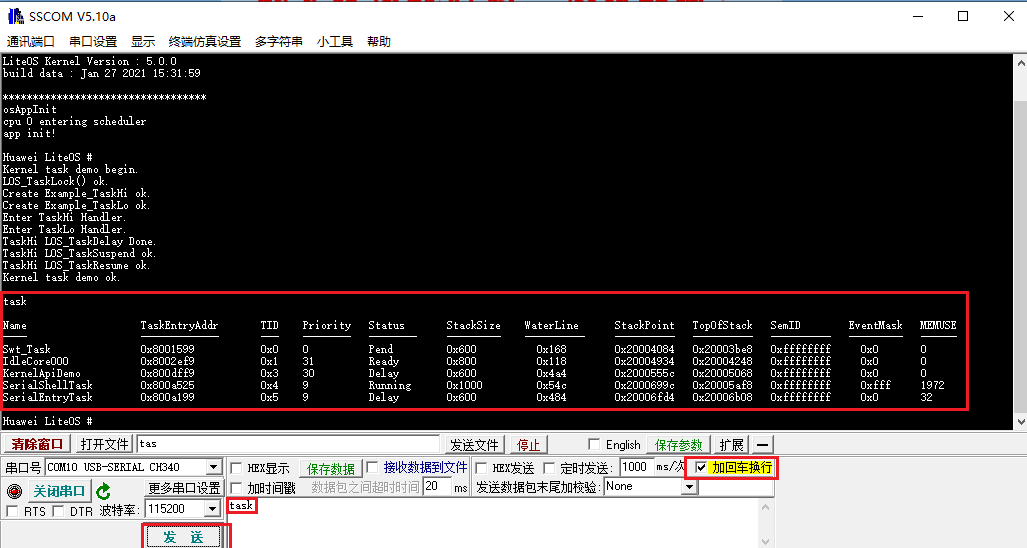

Huawei LiteOS默认打开了Shell组件，可以在串口工具中输入支持的Shell命令，再勾选“加回车换行”，点击“发送”按钮即可执行Shell命令，如下图所示：
如果想要更多的了解Shell功能，可以参考官方文档：[Shell使用教程](../shell/README_CN.md)。

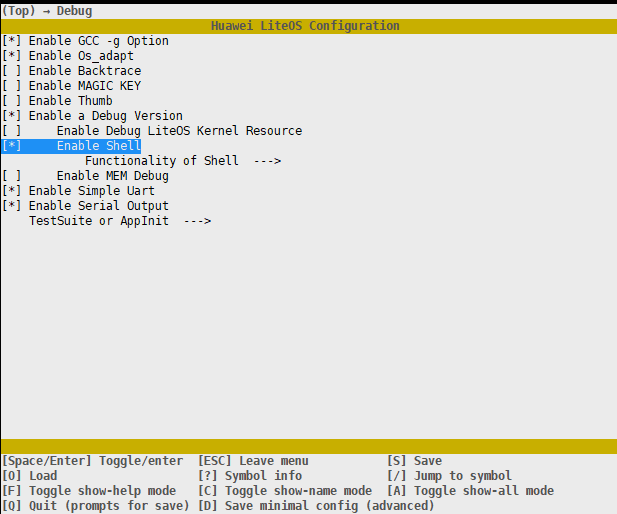

Shell组件是否已经使能，可以通过Linux下make menuconfig命令来确认，如果已经使能，则应该配置了“Enable shell”选项：
Windows下使用Huawei LiteOS Studio开发
搭建开发环境
1. 下载Huawei LiteOS Studio。
访问Huawei LiteOS Studio下载链接获取最新发行版。
2. 搭建Huawei LiteOS Studio开发环境。
参考Huawei LiteOS Studio安装指南，完成开发环境的搭建。
编译
1. 新建工程/打开工程。
如果本地没有下载Huawei LiteOS的源代码，则需要新建工程，参考Huawei LiteOS Studio新建工程。
如果本地已经下载Huawei LiteOS的源代码，则可以通过Studio直接打开本地源代码，无需新建工程，参考Huawei LiteOS Studio打开工程。
2. 配置实际使用的开发板。

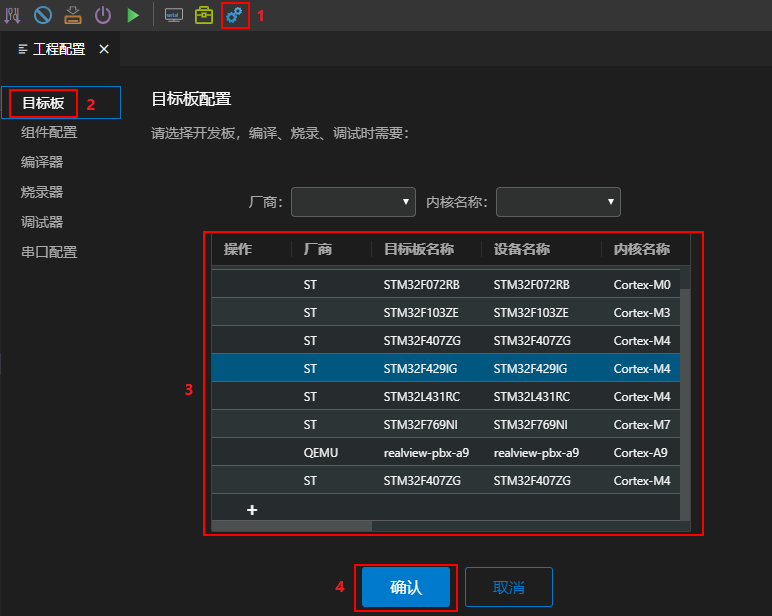

在Studio的“工程配置”**→**“目标板”窗口，列出了Huawei LiteOS当前支持的所有开发板，请根据实际使用的开发板进行选择。
3. 配置想要执行的Demo。
打开Studio的“工程配置”**→**“组件配置”窗口，在左侧的“选择组件”界面中点击想要使能或修改的组件，在右侧的“组件属性”栏勾选需要使能的组件，最后点击“确认”按钮保存。下面以使能“Kernel Task Demo”为例，介绍如何配置Demo。其他Demo的使能方法，可以参考Huawei LiteOS源码根目录下demos目录中各个子目录中的README\_CN.md。
在“选择组件”界面中，选择菜单项“**Demos → Kernel Demo**”，然后在右侧的“组件属性”栏勾选“**Enable Kernel Demo**”，在菜单项“**Kernel Demo Entry**”中选择“**DemoEntry**”（该配置项可以单独执行某个或某几个内核Demo，另一个配置项InspectEntry表示执行所有内核Demo）后，在其子菜单中选择“**Run Kernel Task Demo**”，最后点击“确认”按钮保存，如下图所示。
4. 编译工程。
如何在Studio中配置编译器并编译，可以参考Studio编译配置-编译代码，如果在此之前已经编译过，则可以使用“重新编译”按钮清理以前编译出的二进制文件并重新编译。编译出的文件保存在out目录中，以Cloud\_STM32F429IGTx\_FIRE为例，生成的系统镜像文件、反汇编等文件在out/Cloud\_STM32F429IGTx\_FIRE目录中，库文件在out/Cloud\_STM32F429IGTx\_FIRE/lib目录中，中间文件在out/Cloud\_STM32F429IGTx\_FIRE/obj目录中。因在步骤 3 中使能了“Kernel Task Demo”，所以在保存库文件的lib目录中会有相应的库文件libkernel\_demo.a。
烧录
使用USB线连接开发板的USB转串口到电脑，并将JLink仿真器正确连接到电脑后，就可以使用JLink将系统镜像文件Huawei\_LiteOS.bin烧录到开发板，烧录器配置以及烧录方法，请参考Studio烧录配置-烧录。
运行

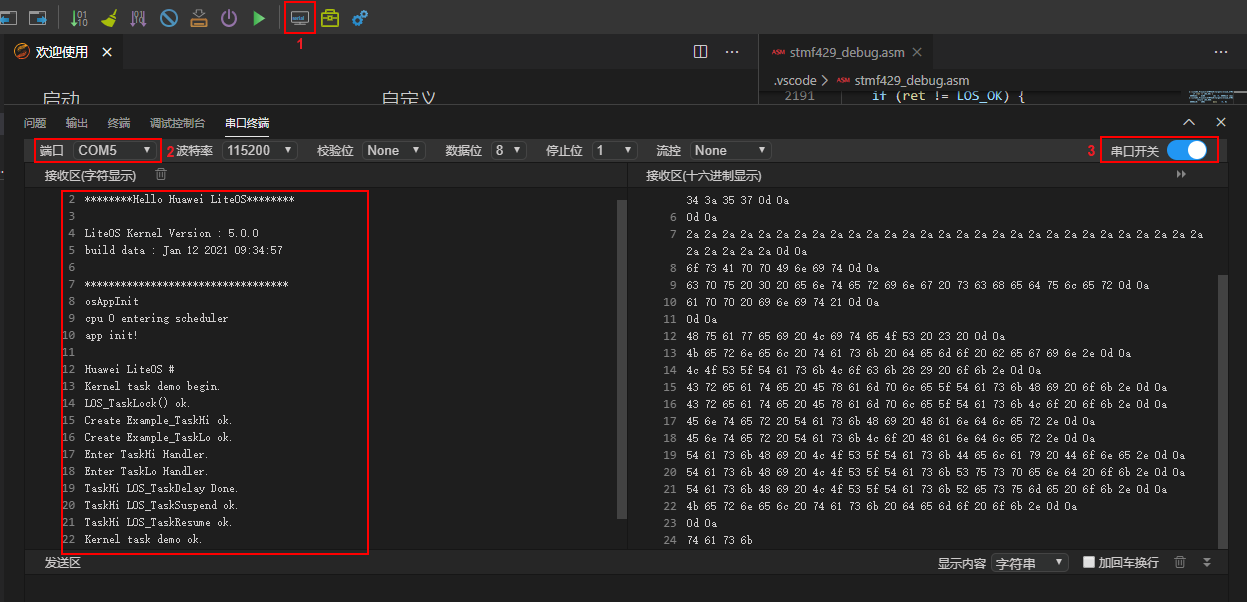

烧录成功后，点击串口终端图标打开串口终端界面，设置端口（请根据实际使用的串口端口号进行设置），开启串口开关，开发板按下复位RESET按钮，可以看到串口输出，接收区输出的内容就是Huawei LiteOS启动后运行“Kernel Task Demo”的输出，如下图所示：
Huawei LiteOS默认打开了Shell组件，可以在串口终端的“发送区”输入支持的Shell命令，再勾选“加回车换行”，点击“发送”按钮即可执行Shell命令。命令的输出结果显示在“接收区”中，最后的“Huawei LiteOS \#”即是Shell交互界面的提示符，如下图所示：
如果想要更多的了解Shell功能，可以参考官方文档：[Shell使用教程](../shell/README_CN.md)。

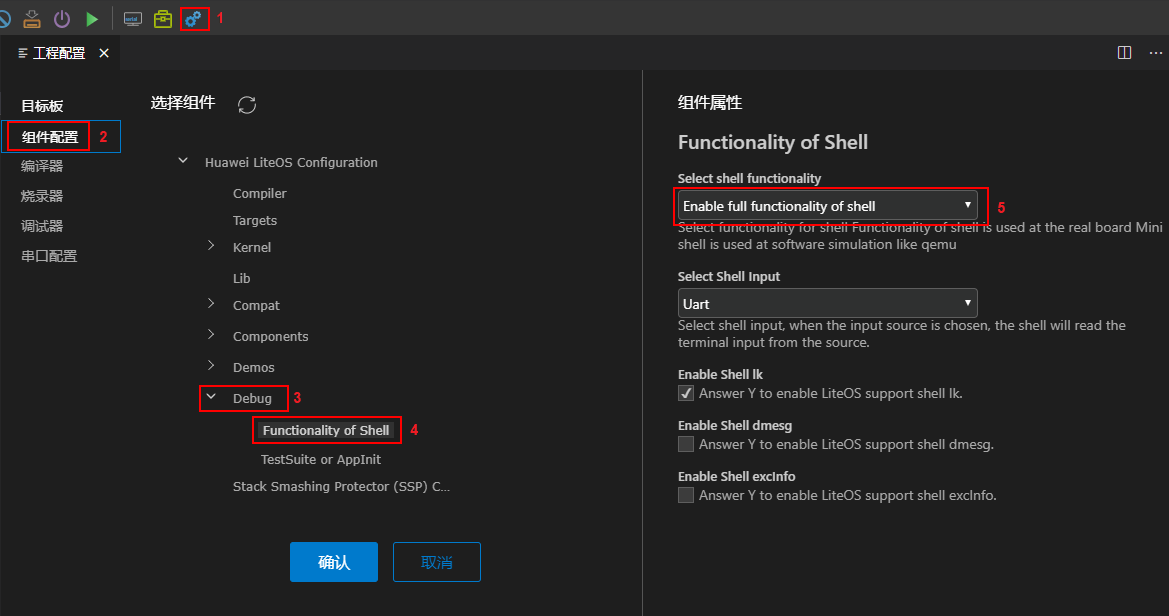

Shell组件是否已经使能，可以按照下图所示进行确认，如果已经使能，则应该配置了“Enable full functionality of shell”选项：
QEMU模拟器运行realview-pbx-a9
简介
QEMU是一款通用的开源虚拟化模拟器，通过软件模拟硬件设备，当QEMU直接模拟CPU时，它能够独立运行操作系统，有关QEMU的介绍可参考[https://github.com/qemu/qemu](https://github.com/qemu/qemu)。realview-pbx-a9工程就是使用QEMU模拟Cortex-A9处理器，以运行Huawei LiteOS操作系统。
Linux下使用命令行开发
搭建开发环境
realview-pbx-a9工程在Linux下的开发环境包括编译环境和QEMU模拟器。
- 搭建编译环境。
请参考[搭建Linux编译环境](LiteOS_Build_and_IDE.md#4-1)。
- 安装QEMU模拟器。
可以参考如下命令安装：
```
$ apt-get install qemu
$ apt-get install qemu-system
```
除此之外，也可以通过QEMU源码包编译安装的方式安装QEMU。
编译
1. 下载Huawei LiteOS代码。
请下载完整的Huawei LiteOS代码，代码仓在gitee上，请选择master分支进行下载：LiteOS代码仓。
2. 拷贝模拟器工程配置文件为根目录.config文件。
在Huawei\_LiteOS根目录下执行如下命令，拷贝realview-pbx-a9模拟器工程的.config文件：
```
$ cp tools/build/config/realview-pbx-a9.config .config
```
3. 配置想要执行的Demo。
在Huawei\_LiteOS根目录下执行**make menuconfig**命令，打开menuconfig的图形化配置界面，使能想要执行的Demo。下面以使能“Kernel Task Demo”为例，介绍如何配置Demo。其他Demo的使能方法，详见Huawei LiteOS源码根目录下demos目录中各个子目录中的README\_CN.md。
进入菜单项“**Demos → Kernel Demo**”，通过空格键选择使能“**Enable Kernel Demo**”（使能后菜单项前面的括号里会有一个星号，即\[ \* \]），进入子菜单“**Kernel Demo Entry**”，选择“**DemoEntry**”（该配置项可以单独执行某个或某几个内核Demo，另一个配置项InspectEntry表示执行所有内核Demo）后，在其子菜单中选择“**Run Kernel Task Demo**”，如下图所示。
配置完成后，输入字母“S”保存配置项，其默认会保存到根目录下的.config文件中，回车即可完成保存。最后输入字母“Q”退出menuconfig配置。
4. 清理工程。
在编译前，先在Huawei\_LiteOS根目录下执行**make clean**命令删除以前编译出的二进制文件。
5. 编译工程。
在Huawei\_LiteOS根目录下执行**make**命令即可完成工程编译，编译结果会在屏幕上输出。生成的系统镜像文件、反汇编等文件在out/realview-pbx-a9目录中，库文件在out/realview-pbx-a9/lib目录中，中间文件在out/realview-pbx-a9/obj目录中。因在步骤 3 中使能了“Kernel Task Demo”，所以在保存库文件的lib目录中会有相应的库文件libkernel\_demo.a。
运行
可以参考如下命令，通过QEMU启动guest虚拟机运行Huawei LiteOS，因为realview-pbx-a9工程默认使能了SMP（多核），所以启动虚拟机时也需要设置-smp参数：
```
$ qemu-system-arm -machine realview-pbx-a9 -smp 4 -m 512M -kernel out/realview-pbx-a9/Huawei_LiteOS.bin -nographic
```
> **说明：**
>上述命令各参数含义如下，更多信息可以通过执行qemu-system-arm --help命令查看：
>- -machine：设置QEMU要仿真的虚拟机类型。
>- -smp：设置guest虚拟机的CPU的个数。
>- -m：为此guest虚拟机预留的内存大小，如果不指定，默认为128M。
>- -kernel：设置要运行的镜像文件（包含文件路径）。
>- -nographic：以非图形界面启动虚拟机。
虚拟机启动后，就会运行Huawei LiteOS，并进入Shell交互界面（出现“Huawei LiteOS \#”提示符），可以看到如下打印信息：
```
********Hello Huawei LiteOS********
LiteOS Kernel Version : 5.0.0
Processor : Cortex-A9 * 4
Run Mode : SMP
GIC Rev : GICv1
build time : Jan 5 2021 16:30:06
**********************************
main core booting up...
osAppInit
releasing 3 secondary cores
cpu 0 entering scheduler
cpu 2 entering scheduler
cpu 3 entering scheduler
cpu 1 entering scheduler
app init!
Kernel task demo begin.
LOS_TaskLock() ok.
Create Example_TaskHi ok.
Create Example_TaskLo ok.
Enter TaskLo Handler.
Enter TaskHi Handler.
TaskHi LOS_TaskDelay Done.
TaskHi LOS_TaskSuspend ok.
TaskHi LOS_TaskResume ok.
Kernel task demo ok.
Huawei LiteOS #
```
如果想要更多的了解Shell功能，可以参考官方文档：[Shell使用教程](../shell/README_CN.md)。
Windows下使用Huawei LiteOS Studio开发
搭建开发环境
1. 下载Huawei LiteOS Studio。
访问Huawei LiteOS Studio下载链接获取最新发行版。
2. 搭建Huawei LiteOS Studio开发环境。
参考搭建Windows开发环境，完成开发环境的搭建。
编译
1. 新建工程/打开工程。
如果本地没有下载Huawei LiteOS的源代码，则需要新建工程，参考Huawei LiteOS Studio新建工程。
如果本地已经下载Huawei LiteOS的源代码，则可以通过Studio直接打开本地源代码，无需新建工程，参考Huawei LiteOS Studio打开工程。
2. 配置QEMU模拟的开发板。
打开Studio的“工程配置”**→**“目标板”窗口，选择“realview-pbx-a9”后点击“确认”按钮保存。
3. 配置想要执行的Demo。
打开Studio的“工程配置”**→**“组件配置”窗口，在左侧的“选择组件”界面中点击想要使能或修改的组件，在右侧的“组件属性”栏勾选需要使能的组件，最后点击“确认”按钮保存。下面以使能“Kernel Task Demo”为例，介绍如何配置Demo。其他Demo的使能方法，可以参考Huawei LiteOS源码根目录下demos目录中各个子目录中的README\_CN.md。
在“选择组件”界面中，选择菜单项“**Demos → Kernel Demo**”，然后在右侧的“组件属性”栏勾选“**Enable Kernel Demo**”，在菜单项“**Kernel Demo Entry**”中选择“**DemoEntry**”（该配置项可以单独执行某个或某几个内核Demo，另一个配置项InspectEntry表示执行所有内核Demo）后，在其子菜单中选择“**Run Kernel Task Demo**”，最后点击“确认”按钮保存，如下图所示。
4. 编译工程。
如何在Studio中配置编译器并编译，可以参考Studio编译配置-编译代码，如果在此之前已经编译过，则可以使用“重新编译”按钮清理以前编译出的二进制文件并重新编译。生成的系统镜像文件、反汇编等文件在out/realview-pbx-a9目录中，库文件在out/realview-pbx-a9/lib目录中，中间文件在out/realview-pbx-a9/obj目录中。因在步骤 3 中使能了“Kernel Task Demo”，所以在保存库文件的lib目录中会有相应的库文件libkernel\_demo.a。
运行

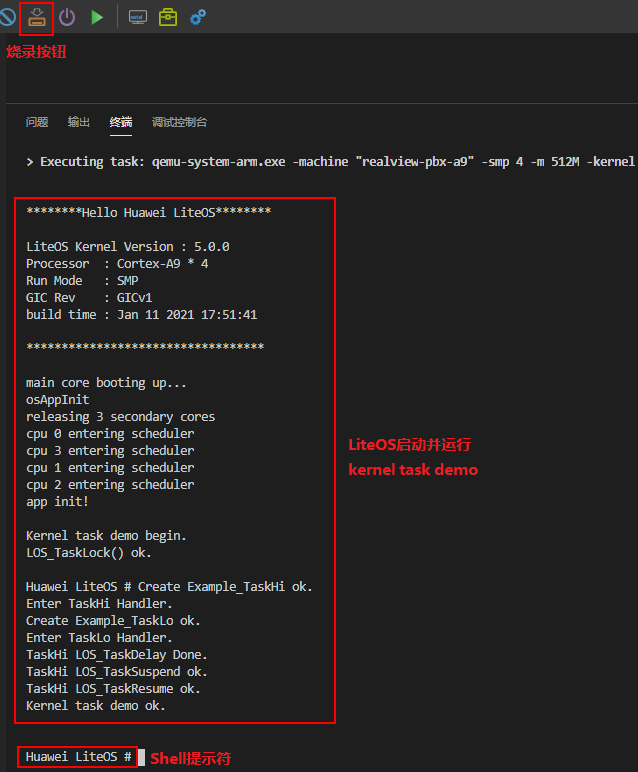

Huawei LiteOS Studio通过“烧录”功能启动QEMU虚拟机运行Huawei LiteOS。如何配置“烧录器”并运行Huawei LiteOS，可以参考启动realview-pbx-a9仿真工程。烧录成功后，自动启动Huawei LiteOS，可以在“终端”界面中看到如下输出，回车后既可进入Shell交互界面（出现“Huawei LiteOS \#”提示符）：

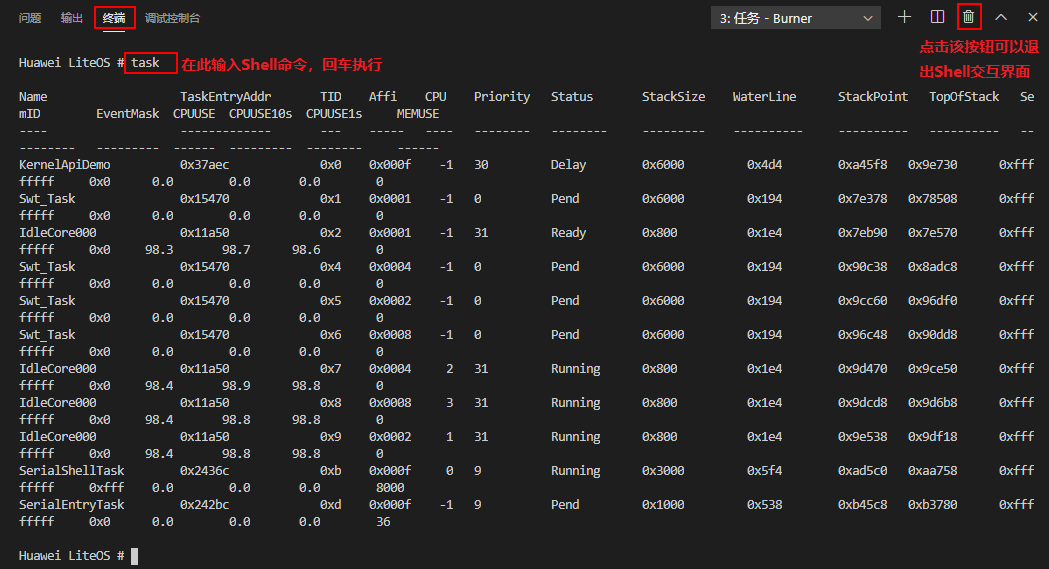

Huawei LiteOS默认打开了Shell组件，可以在终端界面的“Huawei LiteOS \#”提示符后输入支持的Shell命令，执行Shell，如下图所示。如果要重新编译系统，需要先退出Shell交互界面。
如果想要更多的了解Shell功能，可以参考官方文档：[Shell使用教程](../shell/README_CN.md)。
QEMU模拟器运行qemu-virt-a53
即将适配支持，敬请期待。
